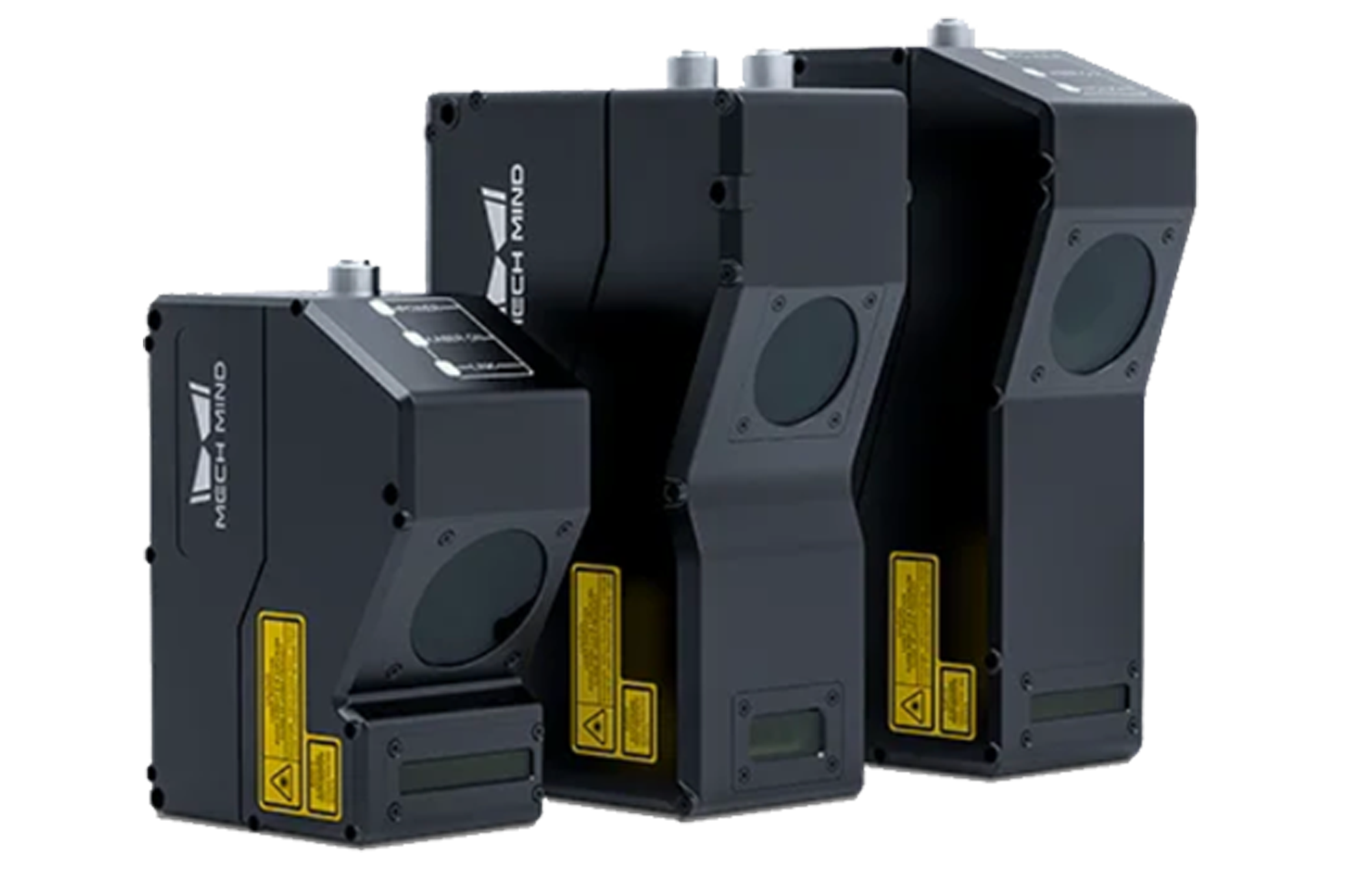

Mech-Eye 3D线激光轮廓测量仪
Mech-Eye LNX-8000系列3D线激光轮廓测量仪，4K超高分辨率，15kHz超高速满线宽扫描速度，可对物体细微特征高速、高质量成像。适用于3C、汽车、新能源、家电等行业高精度检测/量测应用。
4K超高分辨率

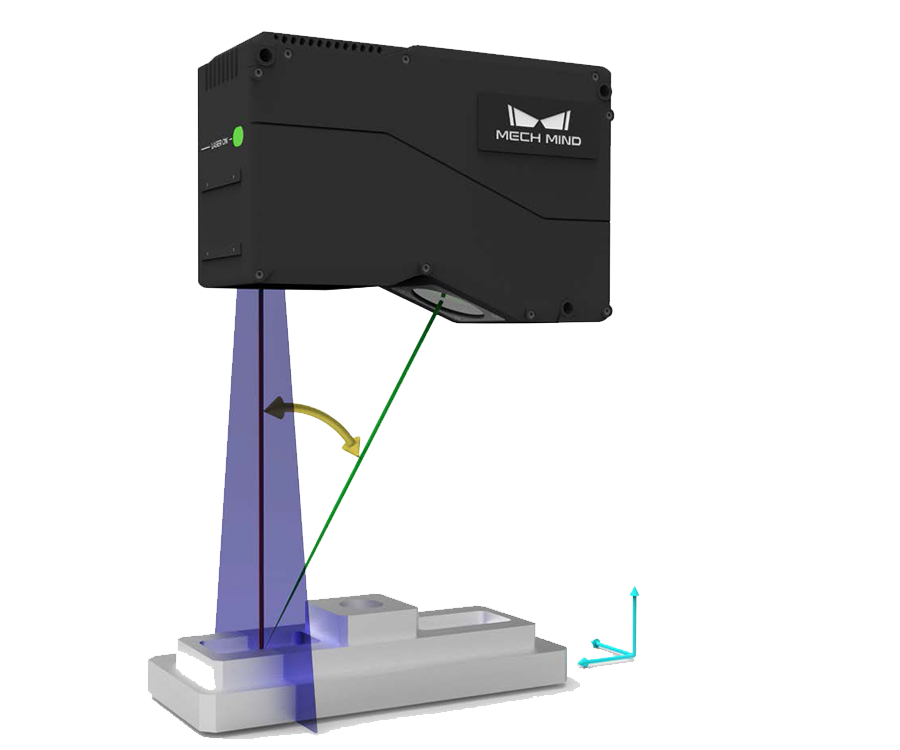

基于激光三角测量原理，Mech-Eye LNX-8000可为每条轮廓提供 4096 个数据点，可对物体细微特征生成高分辨率轮廓和高质量点云数据。
超快扫描速度
采用先进光学器件和智能算法，全画幅扫描速度可达 3.3kHz，满线宽扫描速度可达15kHz，可在保证超高精度的同时高速输出点云数据。
微米级精度
Mech-Eye LNX-8000系列X轴分辨率最高可达9µm*，Z轴重复测量精度最高可达0.2µm*，可实现对物体表面微小特征的高精度检测/量测。
*子型号Mech-Eye LNX-8030
高动态范围(HDR)
支持单帧HDR功能，一次扫描可同时测量深色(低反射率)和反光(高反射率)表面，场景适应性强。
开放易用
搭配Mech-Vision和Mech-DLK，可快速部署各类检测/量测应用；接口开放，兼容GenICam和GigE Vision协议，支持Halcon等第三方视觉软件。
IP67防护等级
工业级设计，具备IP67防护等级，可更好应对粉尘、震动、潮湿、电磁干扰、高温等严苛的实际工业现场挑战。
| 型号 | Mech-Eye LNX-8030 | Mech-Eye LNX-8080 | Mech-Eye LNX-8300 | |
| 轮廓点数 | 4096 | |||
| 扫描速率 | 3.3k～15k Hz | |||
| 基准距离 | 78mm | 250mm | 325mm | |
| 测量范围(Z轴) | 30mm | 100mm | 305mm | |
| 测量范围 (X轴) |
近侧 | 33mm | 76mm | 230mm |
| 基准距离 | 35mm | 89mm | 310mm | |
| 远侧 | 37mm | 96mm | 430mm | |
| X轴分辨率 | 9µm | 23.5µm | 105µm | |
| Z轴重复精度 | 0.2µm | 0.5µm | 2µm | |
| Z轴线性度 | ±0.02% of F.S. | ±0.02% of F.S. | ±0.02% of F.S. | |
| 重量 | 0.9kg | 1.2kg | 1.2kg | |
| 尺寸 | 133 × 61 × 102mm | 182 × 63 × 112mm | 195 × 61 × 109mm | |
| 光源 | 蓝色激光 (405nm，2类) |
蓝色激光 (405nm，2M类) |
||
| 镜头角度 | 30° | 22° | 19° | |
| 输入电压 | 24V DC | |||
| 最大功率 | 48W(感测头25W) | |||
| 通讯接口 | 千兆以太网 | |||
| 编码器输入 | 支持单端和差分编码器 | |||
| 工作温度范围 | 0～45℃ | |||
| 安全和电磁兼容 | CE/FCC/VCCI/KC/ISED/NRTL | |||
| 防护等级 | IP67 | |||
| 散热 | 被动 | |||
点云图

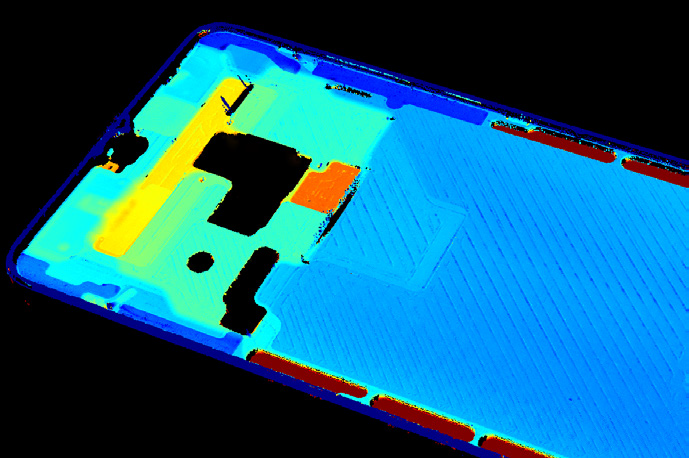

手机中框

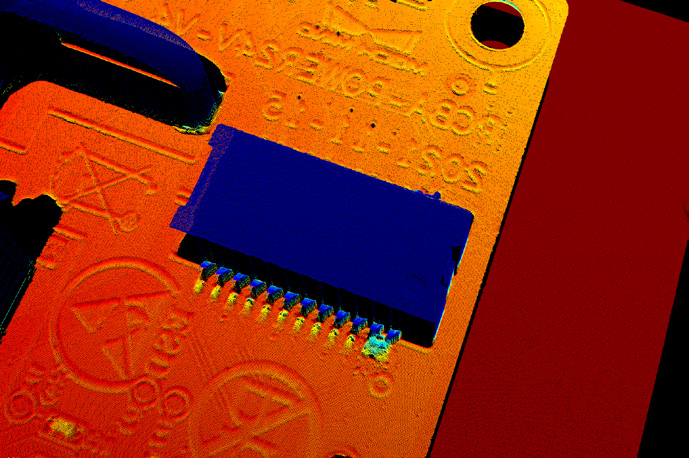

芯片管脚

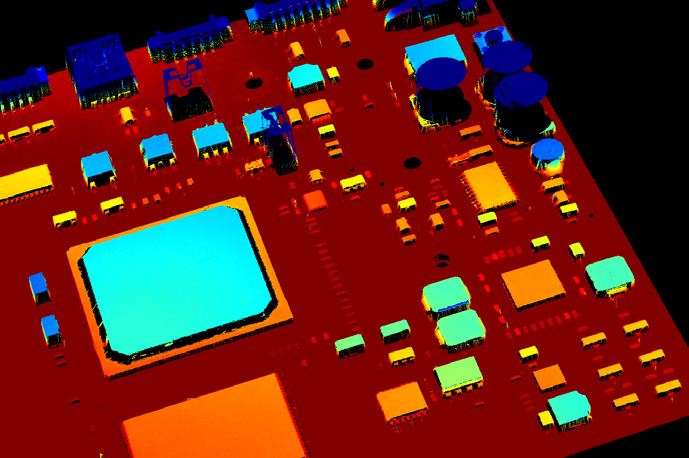

电路板

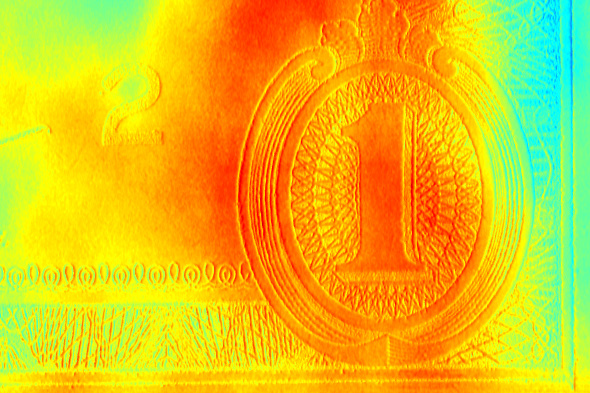

纸币(局部)

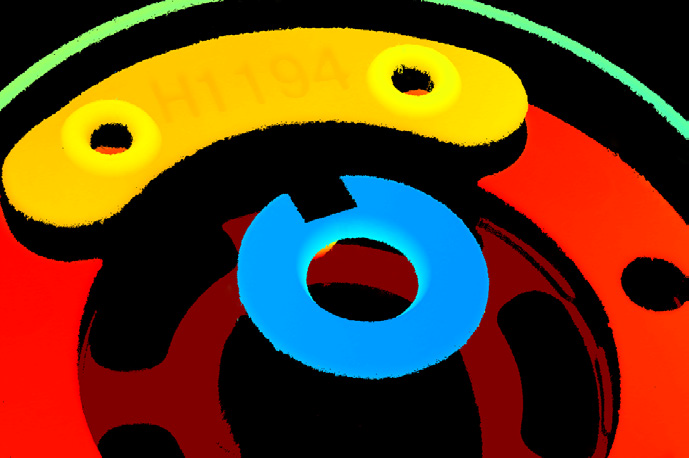

压缩机马达转子

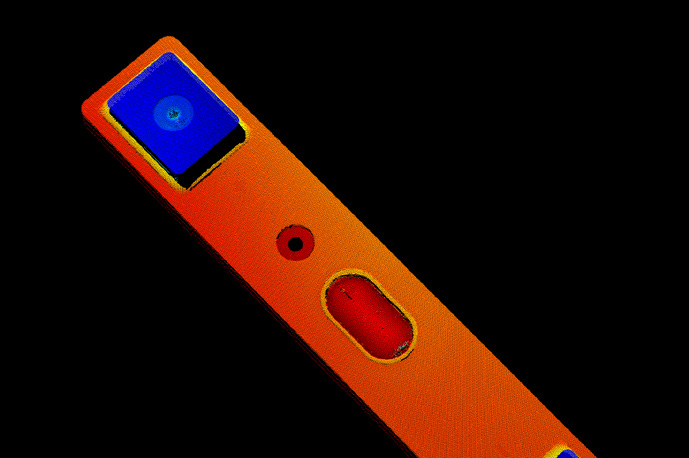

锂电池电芯顶盖片
